مقاومت یکی از ساده ترین و در عین حال مهم ترین قطعات الکترونیکی است. در بسیاری از مدارهای آردوینو، از مقاومت برای محدود کردن جریان LED، ساخت تقسیم کننده ولتاژ، تعیین وضعیت اولیه ورودی های دیجیتال و محافظت از قطعات الکترونیکی استفاده می شود.

اگر می خواهید مدارهای الکترونیکی را درست طراحی کنید، باید بتوانید مقدار مقاومت را تشخیص دهید، نوارهای رنگی آن را بخوانید و مقاومت مناسب را برای کاربرد مورد نظر انتخاب کنید.

۱. مقاومت چیست و چه کاری انجام می دهد؟

مقاومت الکتریکی قطعه ای است که در برابر عبور جریان الکتریکی مقاومت می کند. مقدار مقاومت مشخص می کند که با اعمال یک ولتاژ مشخص، چه مقدار جریان از آن عبور خواهد کرد.

دو کاربرد مهم مقاومت در مدارهای آردوینو عبارت اند از:

محدود کردن جریان

فرض کنید یک LED را مستقیما به پایه خروجی آردوینو وصل کنید. اگر مقاومت مناسب در مسیر آن وجود نداشته باشد، ممکن است جریان بیش از حد از LED عبور کند و به LED یا پایه آردوینو آسیب برسد.

با قرار دادن یک مقاومت به صورت سری با LED، جریان مدار محدود می شود.

تقسیم ولتاژ

گاهی لازم است یک ولتاژ را به مقدار پایین تری تبدیل کنیم. با استفاده از دو مقاومت متصل به صورت سری و گرفتن خروجی از نقطه بین آن ها، می توان یک تقسیم کننده ولتاژ ساخت.

برای مثال، تقسیم کننده ولتاژ می تواند در اندازه گیری ولتاژ باتری با ورودی آنالوگ آردوینو کاربرد داشته باشد. البته برای اندازه گیری باتری باید محدوده مجاز ولتاژ ورودی برد و امپدانس مدار نیز در نظر گرفته شود.

نکته مهم: مقاومت انرژی الکتریکی را مانند یک منبع ذخیره نمی کند؛ بخشی از انرژی الکتریکی را معمولا به صورت گرما تلف می کند.

۲. واحد مقاومت و مقیاس های آن

واحد اندازه گیری مقاومت، اهم است و با نماد Ω نمایش داده می شود.

چند مثال:

• 220Ω برابر با ۲۲۰ اهم است.
• 1kΩ برابر با ۱۰۰۰ اهم است.
• 4.7kΩ برابر با ۴۷۰۰ اهم است.
• 10kΩ برابر با ۱۰٬۰۰۰ اهم است.
• 1MΩ برابر با ۱٬۰۰۰٬۰۰۰ اهم است.

در مدارهای آردوینو، مقاومت های 220Ω، 330Ω، 1kΩ، 4.7kΩ و 10kΩ کاربرد زیادی دارند؛ اما مقدار مناسب همیشه به نوع مدار و قطعات آن بستگی دارد.

۳. چگونه نوارهای رنگی مقاومت را بخوانیم؟

بسیاری از مقاومت های معمولی، به جای چاپ مقدار عددی، دارای نوارهای رنگی هستند. این نوارها مقدار مقاومت و میزان تلرانس آن را مشخص می کنند.

تلرانس یعنی مقدار واقعی مقاومت تا چه اندازه می تواند با مقدار اسمی آن تفاوت داشته باشد.

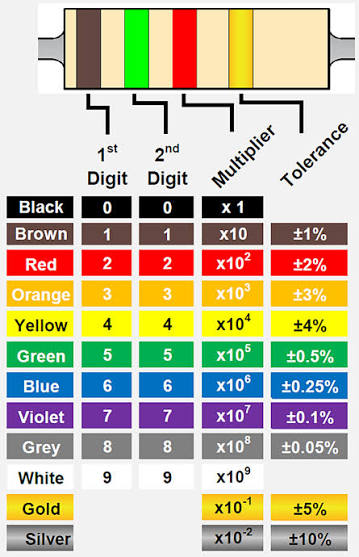

جدول رنگ های مقاومت

این جدول تلرانس های رایج را نشان می دهد؛ در مقاومت های دقیق ممکن است تلرانس های دیگری نیز وجود داشته باشد. نوار تلرانس در مقاومت های معمولی اغلب طلایی یا نقره ای است.

خواندن مقاومت ۴ نواره

در مقاومت ۴ نواره:

• نوار اول: رقم اول مقدار مقاومت
• نوار دوم: رقم دوم مقدار مقاومت
• نوار سوم: ضریب ضرب
• نوار چهارم: تلرانس

برای خواندن مقاومت، معمولا از سمتی شروع می کنیم که نوار اول به لبه مقاومت نزدیک تر است. نوار تلرانس اغلب کمی از سه نوار دیگر فاصله دارد.

مثال اول: مقاومت ۲۲۰ اهم

فرض کنید رنگ نوارها به ترتیب زیر باشد:

قرمز، قرمز، قهوه ای، طلایی

محاسبه:

• قرمز = ۲
• قرمز = ۲
• قهوه ای = ضریب ۱۰
• طلایی = تلرانس ±۵٪

بنابراین:

22 × 10 = 220Ω

مقدار اسمی مقاومت ۲۲۰ اهم با تلرانس ۵ درصد است.

مثال دوم: مقاومت ۱۰ کیلو اهم

قهوه ای، مشکی، نارنجی، طلایی

• قهوه ای = ۱
• مشکی = ۰
• نارنجی = ضریب ۱۰۰۰
• طلایی = تلرانس ±۵٪

بنابراین:

10 × 1000 = 10000Ω = 10kΩ

خواندن مقاومت ۵ نواره

مقاومت ۵ نواره معمولا برای مقادیر دقیق تر استفاده می شود.

• نوار اول: رقم اول
• نوار دوم: رقم دوم
• نوار سوم: رقم سوم
• نوار چهارم: ضریب ضرب
• نوار پنجم: تلرانس

مثال: مقاومت ۴۷٫۵ کیلو اهم

فرض کنید نوارها به ترتیب زیر باشند:

زرد، بنفش، سبز، قرمز، قهوه ای

• زرد = ۴
• بنفش = ۷
• سبز = ۵
• قرمز = ضریب ۱۰۰
• قهوه ای = تلرانس ±۱٪

بنابراین:

475 × 100 = 47500Ω = 47.5kΩ

چند نکته برای جلوگیری از اشتباه

1. نوار تلرانس را با نوار ضریب اشتباه نگیرید.
2. برای خواندن مقاومت ۵ نواره، سه رقم اول را در نظر بگیرید، نه دو رقم.
3. رنگ های قهوه ای، قرمز، نارنجی و زرد ممکن است در نور نامناسب شبیه یکدیگر دیده شوند.
4. اگر رنگ ها مشخص نیستند، از مولتی متر استفاده کنید.
5. مقاومت های نصب سطحی یا SMD ممکن است به جای نوار رنگی، کد عددی یا حروفی داشته باشند؛ روش خواندن آن ها متفاوت است.

۴. قانون اهم به زبان ساده

قانون اهم رابطه بین ولتاژ، جریان و مقاومت را بیان می کند:

V = I × R

در این رابطه:

• V ولتاژ بر حسب ولت است.
• I جریان بر حسب آمپر است.
• R مقاومت بر حسب اهم است.

با جابه جا کردن رابطه می توان جریان یا مقاومت را محاسبه کرد:

I = V / R

R = V / I

به زبان ساده، اگر ولتاژ ثابت باشد، افزایش مقاومت باعث کاهش جریان می شود و کاهش مقاومت باعث افزایش جریان خواهد شد.

برای محاسبات جریان بر حسب میلی آمپر، باید واحدها را درست تبدیل کنید:

1000mA = 1A

۵. محاسبه مقاومت سری برای LED

یکی از کاربردهای مهم مقاومت در پروژه های آردوینو، محدود کردن جریان LED است.

LED هنگام روشن شدن، افت ولتاژ مشخصی دارد که به رنگ، نوع و جریان کاری آن بستگی دارد. این افت ولتاژ را معمولا با Vf نشان می دهند.

برای محاسبه مقاومت سری LED از فرمول زیر استفاده می کنیم:

R = (Vs - Vf) / I

در این رابطه:

• Vs ولتاژ منبع یا پایه خروجی است.
• Vf افت ولتاژ LED است.
• I جریان مورد نظر LED بر حسب آمپر است.
• R مقدار مقاومت بر حسب اهم است.

مثال: اتصال LED به پایه ۵ ولت آردوینو

فرض کنید مشخصات مدار چنین باشد:

• ولتاژ خروجی: ۵ ولت
• افت ولتاژ LED قرمز: حدود ۲ ولت
• جریان هدف: ۱۰ میلی آمپر، یعنی 0.01 آمپر

ابتدا ولتاژ دو سر مقاومت را حساب می کنیم:

5 - 2 = 3V

سپس مقدار مقاومت را به دست می آوریم:

R = 3 / 0.01 = 300Ω

مقاومت استاندارد ۳۰۰ اهم ممکن است در دسترس نباشد. می توان از مقاومت ۳۳۰ اهم استفاده کرد.

جریان تقریبی با مقاومت ۳۳۰ اهم:

I = (5 - 2) / 330 ≈ 0.0091A

یعنی حدود ۹٫۱ میلی آمپر.

این مقدار برای بسیاری از LED های نشانگر مناسب است؛ با این حال باید جریان مجاز LED و محدودیت جریان پایه آردوینو را بررسی کرد.

نکته: مقدار ۲ ولت برای LED قرمز فقط یک مقدار تقریبی است. برای LED آبی یا سفید، افت ولتاژ معمولا بیشتر است. برای انتخاب دقیق، به دیتاشیت LED مراجعه کنید.

اتصال صحیح LED

در یک مدار معمولی، LED و مقاومت باید به صورت سری قرار بگیرند:

پایه دیجیتال آردوینو ← مقاومت ← آند LED ← کاتد LED ← GND

مقاومت می تواند قبل یا بعد از LED قرار بگیرد؛ به شرط آن که در همان مسیر سری باشد.

در بسیاری از LED ها، پایه بلندتر آند و پایه کوتاه تر کاتد است؛ اما بهتر است علامت بدنه یا دیتاشیت قطعه نیز بررسی شود.

هشدار: LED را بدون محدود کردن جریان به خروجی ولتاژ ثابت وصل نکنید. همچنین از اتصال کوتاه پایه خروجی به GND یا 5V خودداری کنید.

۶. مقاومت سری و موازی

مقاومت ها را می توان به روش های مختلف به یکدیگر متصل کرد. دو روش پایه، اتصال سری و اتصال موازی هستند.

اتصال سری

در اتصال سری، مقاومت ها پشت سر هم قرار می گیرند و جریان یکسانی از همه آن ها عبور می کند.

فرمول مقاومت معادل:

Rtotal = R1 + R2 + R3 + ...

مثال:

اگر دو مقاومت 220Ω و 330Ω را سری کنیم:

Rtotal = 220 + 330 = 550Ω

بنابراین مقاومت معادل ۵۵۰ اهم خواهد بود.

اتصال سری در تقسیم ولتاژ و تنظیم جریان مدار کاربرد دارد.

اتصال موازی

در اتصال موازی، دو سر هر مقاومت به دو نقطه مشترک وصل می شود. ولتاژ دو سر تمام مقاومت ها یکسان است، اما جریان بین شاخه ها تقسیم می شود.

برای دو مقاومت موازی:

Rtotal = (R1 × R2) / (R1 + R2)

مثال:

اگر دو مقاومت 1000Ω را موازی کنیم:

Rtotal = (1000 × 1000) / (1000 + 1000) = 500Ω

پس دو مقاومت ۱ کیلو اهم موازی، مقاومت معادل ۵۰۰ اهم ایجاد می کنند.

نکته: مقاومت معادل اتصال موازی از کوچک ترین مقاومت موجود کمتر است. برای چند مقاومت موازی با مقادیر متفاوت، از فرمول عمومی زیر استفاده می شود:

1 / Rtotal = 1 / R1 + 1 / R2 + 1 / R3 + ...

۷. نقش مقاومت در مدارهای پول آپ و پول داون

ورودی دیجیتال آردوینو باید در شرایط مشخص، سطح منطقی HIGH یا LOW داشته باشد. اگر ورودی به هیچ سطح معتبری متصل نباشد، ممکن است وضعیت آن شناور باشد و مقدار ناپایداری بخواند.

مقاومت پول آپ (Pull-up) ورودی را در حالت عادی به سطح مثبت تغذیه می کشد. مقاومت پول داون (Pull-down) ورودی را در حالت عادی به زمین متصل می کند.

این مقاومت ها معمولا جریان زیادی عبور نمی دهند، اما وضعیت منطقی ورودی را مشخص می کنند.

در بسیاری از بردهای آردوینو، می توان از مقاومت پول آپ داخلی با دستور زیر استفاده کرد:

pinMode(buttonPin, INPUT_PULLUP);

در این حالت، ورودی در وضعیت عادی HIGH است و با اتصال آن به GND، مقدار LOW خوانده می شود.

برای توضیحات کامل درباره نحوه اتصال دکمه، پول آپ، پول داون و حذف لرزش کنتاکت، مستند «خواندن دکمه با آردوینو: digitalRead، پول آپ و دی بانس» را مطالعه کنید.

۸. توان مقاومت و انتخاب قطعه مناسب

مقاومت علاوه بر مقدار اهم، یک مشخصه مهم دیگر به نام توان نامی دارد. توان معمولا بر حسب وات (W) بیان می شود و نشان می دهد مقاومت در شرایط مشخص تا چه میزان گرما را می تواند تحمل کند.

توان مصرفی مقاومت را می توان از رابطه زیر محاسبه کرد:

P = V × I

یا:

P = I² × R

و:

P = V² / R

برای مثال، اگر ۱۰ میلی آمپر از یک مقاومت ۳۳۰ اهم عبور کند:

P = 0.01² × 330 = 0.033W

یعنی حدود ۰٫۰۳۳ وات.

یک مقاومت معمولی با توان نامی ۰٫۲۵ وات در این مثال از نظر توان، حاشیه مناسبی دارد؛ البته دمای محیط، تهویه و مشخصات واقعی قطعه نیز مهم هستند.

توصیه: بهتر است توان محاسبه شده به حد نامی مقاومت نزدیک نباشد. برای اطمینان، با توجه به شرایط مدار حاشیه ایمنی در نظر بگیرید.

۹. اشتباهات رایج هنگام استفاده از مقاومت

اشتباه در خواندن نوارهای رنگی

گاهی ترتیب نوارها از سمت اشتباه خوانده می شود یا نوار ضریب با تلرانس اشتباه گرفته می شود.

راه حل: نوار تلرانس را شناسایی کنید، از سمت مناسب شروع کنید و در صورت تردید مقدار را با مولتی متر اندازه بگیرید.

فراموش کردن مقاومت سری LED

وصل کردن LED به منبع ولتاژ بدون محدود کردن جریان می تواند به قطعه آسیب برساند.

راه حل: پیش از روشن کردن مدار، مقاومت مناسب را محاسبه و به صورت سری با LED قرار دهید.

اشتباه گرفتن اهم و کیلو اهم

برای مثال، 1kΩ برابر با 1000Ω است، نه 100Ω.

راه حل: پیش از نصب قطعه، مقدار آن را با دقت بررسی کنید.

استفاده از مقاومت با توان ناکافی

اگر توان تلف شده از توان مجاز مقاومت بیشتر باشد، مقاومت بیش از حد گرم می شود و ممکن است آسیب ببیند.

راه حل: توان مصرفی را محاسبه کنید و مقاومت مناسبی انتخاب کنید.

تصور این که مقاومت پلاریته دارد

مقاومت های معمولی ثابت معمولا قطعه های بدون پلاریته هستند؛ بنابراین جهت نصب آن ها اهمیتی ندارد. این موضوع با LED یا دیود متفاوت است.

اتصال اشتباه در بردبرد

اگر دو پایه مقاومت به یک گروه متصل داخلی بردبرد وصل شوند، ممکن است مقاومت عملا دور زده شود و اثر مورد انتظار را نداشته باشد.

راه حل: قبل از روشن کردن مدار، مسیر اتصال پایه ها را بررسی کنید.

۱۰. تمرین عملی اول: شناسایی پنج مقاومت واقعی

پنج مقاومت واقعی با نوارهای رنگی متفاوت انتخاب کنید. بهتر است مقاومت ها را از میان مقادیر رایج مانند 220Ω، 330Ω، 1kΩ، 4.7kΩ و 10kΩ انتخاب کنید.

برای هر مقاومت، جدول زیر را تکمیل کنید:

مراحل انجام تمرین:

1. رنگ نوارهای هر مقاومت را از سمت درست بخوانید.
2. مقدار مقاومت را محاسبه کنید.
3. تلرانس را مشخص کنید.
4. مولتی متر را روی اندازه گیری مقاومت قرار دهید.
5. مقدار اندازه گیری شده را با مقدار اسمی و تلرانس مقایسه کنید.

هنگام اندازه گیری، مدار باید بدون تغذیه باشد. برای اندازه گیری دقیق تر، مقاومت را از مدار جدا کنید؛ زیرا قطعات موازی دیگر ممکن است روی نتیجه اثر بگذارند.

پرسش های تمرین

• کدام مقاومت بیشترین مقدار را دارد؟
• کدام مقاومت کمترین مقدار را دارد؟
• آیا مقدار اندازه گیری شده همه مقاومت ها دقیقا با مقدار اسمی برابر است؟
• آیا اختلاف مشاهده شده در محدوده تلرانس مقاومت قرار دارد؟

۱۱. تمرین عملی دوم: محاسبه مقاومت LED

یک LED قرمز را در نظر بگیرید که افت ولتاژ تقریبی آن ۲ ولت است. می خواهید آن را به خروجی ۵ ولت آردوینو وصل کنید و جریان هدف را ۱۰ میلی آمپر در نظر گرفته اید.

به پرسش های زیر پاسخ دهید:

1. چه ولتاژی روی مقاومت باقی می ماند؟
2. مقدار مقاومت مورد نیاز چند اهم است؟
3. اگر مقاومت ۳۳۰ اهم در اختیار داشته باشید، جریان تقریبی چقدر خواهد بود؟
4. آیا مقاومت ۱۰۰ اهم برای این مدار انتخاب مناسبی است؟ چرا؟
5. اگر از LED سفید با افت ولتاژ ۳ ولت استفاده کنید، مقدار مقاومت مورد نیاز برای جریان ۱۰ میلی آمپر چقدر خواهد بود؟

پاسخ پیشنهادی

1. ولتاژ روی مقاومت برابر است با:

5 - 2 = 3V

1. مقاومت مورد نیاز:

R = 3 / 0.01 = 300Ω

1. جریان با مقاومت ۳۳۰ اهم:

I = 3 / 330 ≈ 9.1mA

1. با مقاومت ۱۰۰ اهم:

I = 3 / 100 = 0.03A = 30mA

این جریان ممکن است برای LED یا پایه خروجی آردوینو بیش از حد مناسب باشد. مقدار مجاز باید از دیتاشیت قطعات بررسی شود.

1. برای LED سفید با افت ولتاژ ۳ ولت:

R = (5 - 3) / 0.01 = 200Ω

می توان با توجه به مشخصات LED، مقاومت استاندارد مناسب مانند ۲۲۰ اهم را بررسی کرد. جریان واقعی به افت ولتاژ واقعی LED و ولتاژ خروجی وابسته است.

جمع بندی

مقاومت یکی از قطعات پایه در طراحی مدارهای الکترونیکی است. با شناخت واحد اهم، خواندن نوارهای رنگی، استفاده از قانون اهم و آشنایی با اتصال سری و موازی، می توانید بسیاری از مدارهای ساده آردوینو را ایمن تر و دقیق تر بسازید.

پیش از روشن کردن هر مدار، مقدار مقاومت، توان مجاز قطعه، مسیر جریان و محدودیت های الکتریکی برد آردوینو را بررسی کنید. در پروژه های واقعی، دیتاشیت قطعات مرجع اصلی برای انتخاب مقادیر مجاز است.
